Мікропроцесор
Безступінчасте регулювання струму й часу, окреме налаштування запалювання дуги.
DA · Ø3–Ø16 · TAYLOR

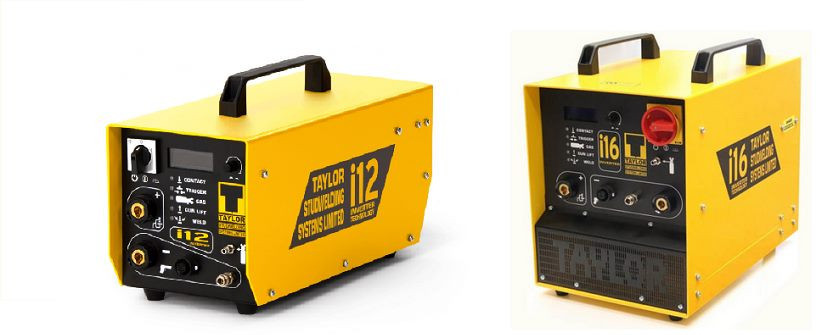

Інверторне дугове приварювання — більший діаметр, товстіший матеріал
Моделі i12 та i16. Drawn Arc і Short Cycle, струм до 1400 А, цикл 10–1000 мс — точний контроль на складальних і сервісних постах.
Специфікація
Порівняння моделей i12 та i16
Параметри з каталогу TAYLOR. Оберіть модель за фото — підсвітиться відповідна колонка.
Параметр

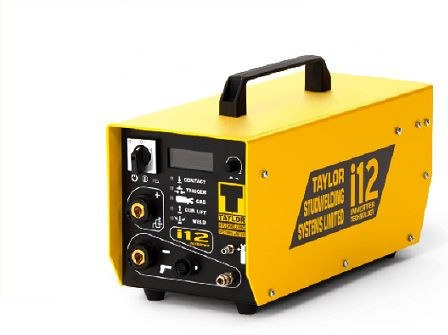

i12

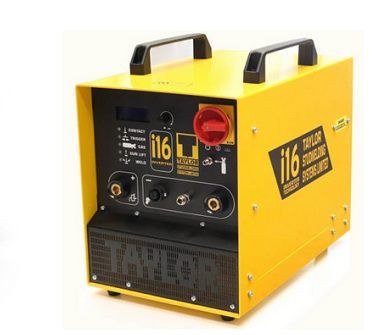

i16
Діаметр шпильок
3–10,8 мм RB (M12 PD)
3–14,6 мм RB (M16 PD)
Матеріал шпильки
Мʼяка сталь, нержавіюча, алюміній
Мʼяка сталь, нержавіюча, алюміній
Швидкість приварювання
До 20 шпильок/хв
До 30 шпильок/хв
Максимальна потужність
18 кВА
35 кВА
Струм зварювання
100–800 A
100–1400 A
Час циклу
10–1000 мс
10–1000 мс
Методи
Drawn Arc / Short Cycle
Drawn Arc / Short Cycle
Живлення
3×400 V, 50/60 Hz
3×400 V, 50/60 Hz
Зовнішній запобіжник
32 A
32 A
Клас захисту
IP 23 (клас I)
IP 23 (клас I)
Габарити
520 × 230 × 250 мм
510 × 325 × 450 мм
Маса
18 кг
34 кг
Охолодження
Вентилятор
Вентилятор
Пістолети
DA2A, DA7B, DA8A SC
DA2A, DA7B, DA8A SC
Захист процесу
Сигналізація перегріву, короткого замикання та помилок запалювання дуги.
Дисплей 12 мов
Багатофункціональний екран — менше помилок при зміні програми на посту.

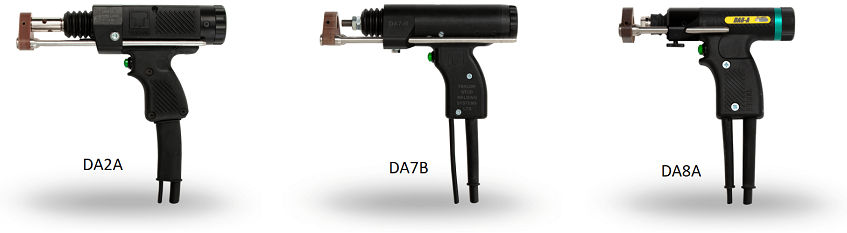

Пістолети
DA2A, DA7B і DA8A під ваш процес
Група DA працює з пістолетами DA2A, DA7B і DA8A (також у варіанті SC). Компактна конструкція полегшує установку на посту й обслуговування в цеху.
- Автотест безпеки після включення
- Тест ходу пістолета перед серією
- Піддув захисного газу в комплектації
Інструктаж
Інструктажні відео
Огляд інверторів i12 та i16 — ті самі матеріали, що на smoltech.pl.
Інвертор i12 - дугове приварювання шпильок

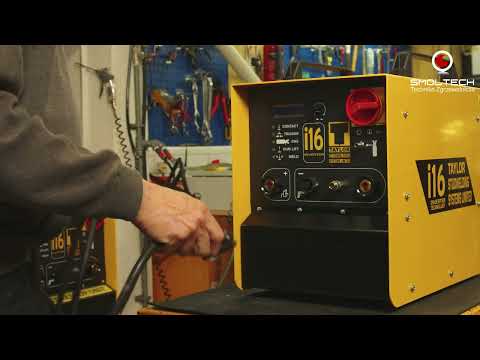

Інвертор i16 — дугове приварювання шпильок
Методи
Drawn Arc або Short Cycle
Один пристрій — два режими. Підбираємо метод під діаметр шпильки, товщину матеріалу й вимоги до зʼєднання.
Drawn Arc
Тягнута дуга
Класичний дуговий цикл для більших діаметрів і товстішого основного матеріалу. Стабільна дуга, контрольований час і струм запалювання.
Short Cycle
Короткий цикл
Стиснений імпульс для швидших зʼєднань там, де геометрія й матеріал дозволяють коротший час приварювання.
Підбір
Коли обирати дугову інверторну технологію
DA - для штифтів більшого діаметра та товстішого матеріалу. Типова продуктивність - 20-30 штифтів на хвилину, залежно від розміру. Також можна зварювати спеціальні матеріали.
Тонкий лист
Діаметри до Ø10 на тонкому матеріалі?
Конденсаторна CDM часто економічніша: до 50 шпильок/хв і мінімальний слід на звороті.
Дивитись CDM СеріяПотрібна повна автоматизація?
Комплекси ЧПК SMOLTECH на конденсаторних джерелах — для серійного приварювання за програмою.
Дивитись комплекси ЧПКЗапит на пропозицію
Напишіть, що зварюєте — підберемо рішення під деталь
Шукаєте точкову машину, лінію для сіток чи партнера, який збере автоматичний комплекс під ваше виробництво? Залиште заявку — передзвонимо й скажемо, яка технологія, потужність і рівень автоматизації мають сенс.
Або напишіть на biuro@smoltech.pl — відповідаємо українською, польською та англійською.
