Рельєфне зварювання

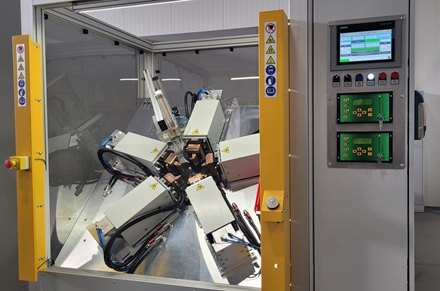

Точково-рельєфні машини з лінійним притиском для деталей із виступами
Машини для точкового та рельєфного зварювання в техніках AC, DC і MFDC — від 35 до 315 кВА. Т-подібні плити для монтажу оснастки забезпечують максимальну точність притиску по осі циліндра.
Групи обладнання
Шість груп точково-рельєфних машин
Оберіть групу — на сторінці моделі з таблицею параметрів, як у каталозі TECNA. Діапазон потужності — від 35 до 315 кВА.

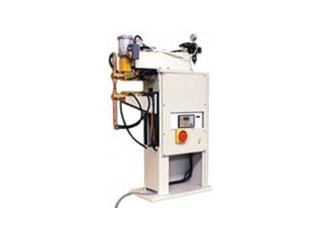

Змінного струму 35–80 кВА
Моделі 8001N–8009N. Модульна рама, протиобертові циліндри, контролер TE500.
Дивитись 35–80 кВА

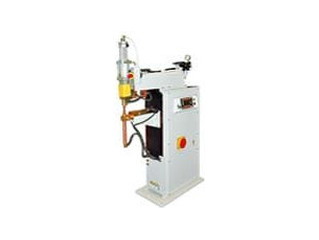

Інверторні 56 кВА
Моделі 6073–6075. Енергоефективність і довший ресурс електродів на нержавіючій та алюмінії.
Дивитись 56 кВА

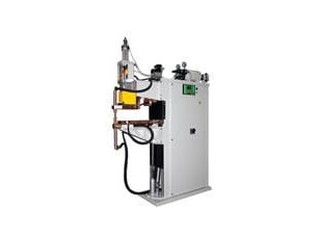

Інверторні 90–200 кВА
Моделі 6121–6129. Сталева рама, час 1 мс і шість режимів контролера TE700.
Дивитись 90–200 кВА

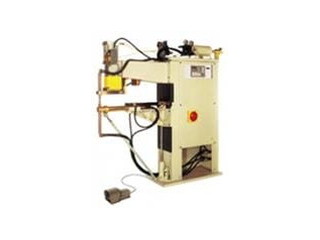

Змінного струму 63–163 кВА
Моделі 8201–8214. Більше сили й струму, ніж у групі 35–80 кВА.
Дивитись 63–163 кВА
Змінного струму 80–315 кВА
Масивні багатовиступні елементи, кільцеві герметичні й нетипові виступи.
Дивитись 80–315 кВА

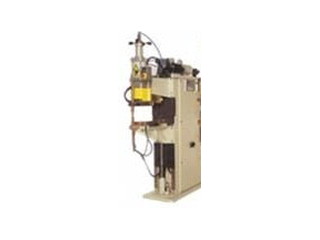

Постійного струму 100 кВА
Моделі 6101–6103. Алюміній, мідь, латунь — рівномірне навантаження трьох фаз.
Дивитись DC 100 кВАКонструкція
Що дає лінійний притиск
Модульність
Модульна конструкція рами, плечей, зʼєднувачів і циліндрів дозволяє конфігурувати машину під конкретну деталь і оснастку.
Циліндри
Хромовані стінки циліндрів подовженого ресурсу, протиобертове виконання. Циліндри понад 1242 даН мають послідовні камери з можливістю відключення однієї з них та функцію мʼякого підходу.
Пневматика
Елементи пневматики не потребують змащення, що усуває викид масляного туману в приміщенні.
Точність
Т-подібні плити для монтажу оснастки та сферичне кріплення стопи циліндра забезпечують максимальну точність притиску по осі циліндра й точний контакт плит.

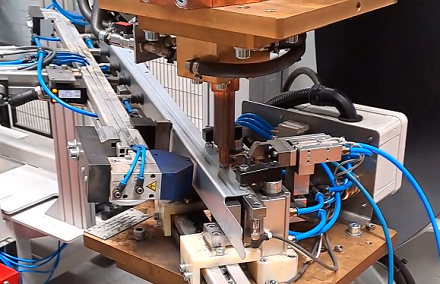

Автоматизація рельєфного зварювання
Точково-рельєфні машини — це база для автоматизованих і роботизованих зварювальних комплексів. Ми проєктуємо оснастку з ручним або повністю автоматичним базуванням деталі, системи подачі гайок і кронштейнів, а також контроль якості зʼєднання.
Поширені питання
Рельєфне зварювання на практиці
Чим рельєфне зварювання відрізняється від точкового?
У точковому зварюванні місце зʼєднання визначає форма електрода, який притискає листи. У рельєфному зварюванні місце зʼєднання визначає геометрія самої деталі — технологічний виступ (гарб). Електроди тут мають форму плоских плит, тому одним циклом можна зварити кілька виступів одночасно. Це швидше й повторюваніше — типово для гайок, кронштейнів, шпильок і штампованих деталей із виступами.
Коли вибирати AC, DC чи MFDC?
Чи можна зварювати кільцеві герметичні виступи?
Так — на більших машинах цієї групи. Кільцевий герметичний виступ вимагає великої рівномірної сили притиску та точної паралельності плит, тому потрібні машини з відповідним циліндром, сферичним кріпленням стопи та якісною оснасткою. Ми підбираємо конфігурацію під конкретне креслення.
