Модульна рама
Рама, плечі, зʼєднувачі й циліндри конфігурують під оснастку та деталь.
TECNA · AC · 80–315 кВА

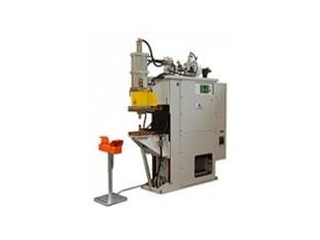

Рельєфні машини змінного струму 80–315 кВА
Найбільші AC цієї групи — масивні багатовиступні елементи, кільцеві герметичні й нетипові виступи. Модульна рама й протиобертові циліндри.
Специфікація
Порівняння за номінальною потужністю
Оберіть модель — підсвітиться відповідна колонка. Параметри з каталогу TECNA.
Параметр
80 кВА
100 кВА
125 кВА
160 кВА
200 кВА
250 кВА
315 кВА
Максимальна потужність, кВА
200
280
340
420
560
750
970
Струм КЗ, кА
30
35
39
53
63
75
88
Макс. струм зварювання сталі, кА
24
28
31
42
50
60
70
Такт 100%, кА
6,8
7,0
8,4
11,3
12,8
14,2
16,2
Живлення 50 Гц, V
400
400
400
400
400
400
400
Запобіжник, A
160
200
250
315
400
500
600
Охолодження води, л/хв
8
8
10
10
10
12
12
Пневматика, бар
6,5
6,5
6,5
6,5
6,5
6,5
6,5
Циліндри
Хромовані стінки подовженого ресурсу, протиобертові; безмастильна пневматика.
Т-плити
Монтаж оснастки й точність притиску по осі циліндра.
Конструкція
Для масивних виступів
Циліндри понад 1242 даН мають послідовні камери, мʼякий підхід і сферичне кріплення стопи — паралельність Т-плит.
- Попередній хід циліндра, керований ключем
- Цифровий мікропроцесорний контролер з відліком струму
- Дворучний старт у рельєфних машинах — стандарт
Підбір
Коли обирати 80–315 кВА
Коли потрібна велика рівномірна сила на кількох виступах одночасно — у тому числі кільцевих герметичних.
