Цифрова напруга
Відображення напруги заряджання конденсаторів і плавне регулювання без дрейфу від мережі.
CDM · Ø2–Ø10 · TAYLOR
Конденсаторне приварювання шпильок — швидкий імпульс, чистий зворот

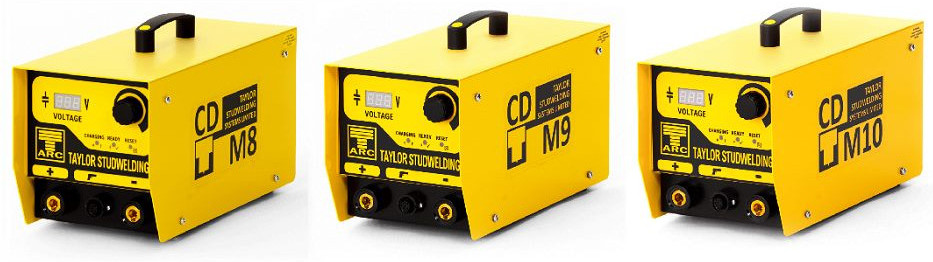

Моделі CDM8, CDM9 і CDM10. Міцні зʼєднання на тонкому матеріалі за 1–3 мс — до 50 шпильок/хв майже без сліду на звороті.
Специфікація

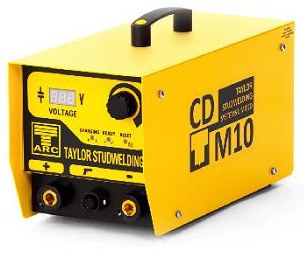

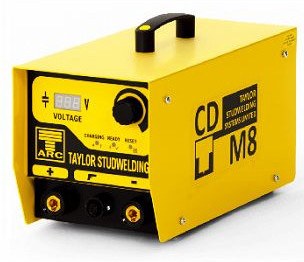

Порівняння моделей CDM8, CDM9 і CDM10
Параметри з каталогу TAYLOR. Оберіть модель за фото — підсвітиться відповідна колонка.
Параметр
CDM8
CDM9
CDM10
Діаметр шпильок
2–8 мм
2–10 мм
2–10 мм
Матеріал шпильки
Сталь (низьковуглецева / високолегована), алюміній, окремі сплави міді
Сталь (низьковуглецева / високолегована), алюміній, окремі сплави міді
Сталь (низьковуглецева / високолегована), алюміній, окремі сплави міді
Швидкість приварювання
До 50 шпильок/хв
До 50 шпильок/хв
До 50 шпильок/хв
Ємність конденсаторів
66 000 µF
99 000 µF
132 000 µF
Вихідна напруга
35–200 V
35–200 V
35–200 V
Живлення
230 V AC (±10%), 50–60 Hz
230 V AC (±10%), 50–60 Hz
230 V AC (±10%), 50–60 Hz
Зовнішній запобіжник
10 A
10 A
10 A
Клас захисту
IP 21
IP 21
IP 21
Габарити
430 × 210 × 270 мм
430 × 210 × 270 мм
430 × 210 × 270 мм
Маса
16 кг
17 кг
18 кг
Пістолети
C2, LG2, Mini-контакт, Мікро-контакт
C2, LG2, Mini-контакт, Мікро-контакт
C2, LG2, Mini-контакт, Мікро-контакт
Швидкий цикл
Короткий час заряджання — високий такт на серійних і дрібносерійних роботах.
Під автоматизацію
CDM9 і CDM10 рекомендовані як джерела у комплексах ЧПК із головками SIK2 / SIK100.
Пістолети

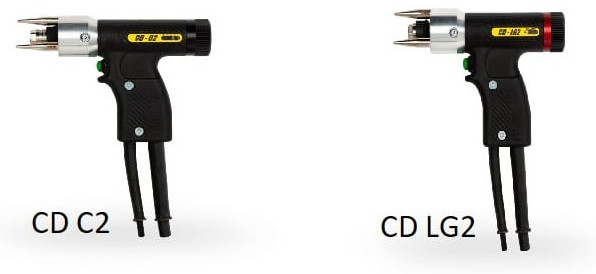

C2 і LG2 — під контакт і підняття
Машини CDM працюють із контактними пістолетами C2 і пістолетами з підняттям LG2. Для комбінації кількох пістолетів — CDM Multi-Gun (до трьох комплектів).
- Мʼяка сталь, нержавіюча, алюміній, латунь
- Мінімальний слід на зворотному боці листа
- Під ручну роботу й автоматизацію ЧПК
Інструктаж
Інструктажні відео
Огляд серії CDM і робота з пістолетами C2 та LG2 — ті самі матеріали, що на smoltech.pl.

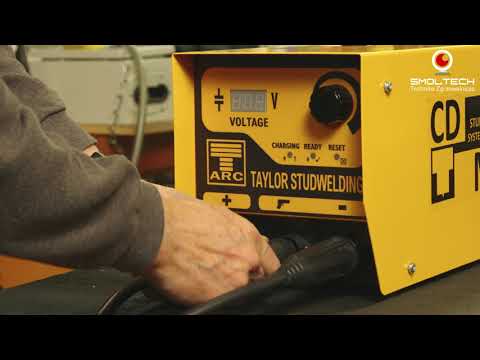

Конденсаторні пристрої CDM Taylor

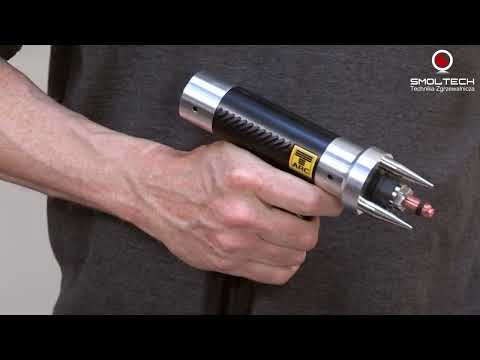

Пістолет контактний C2

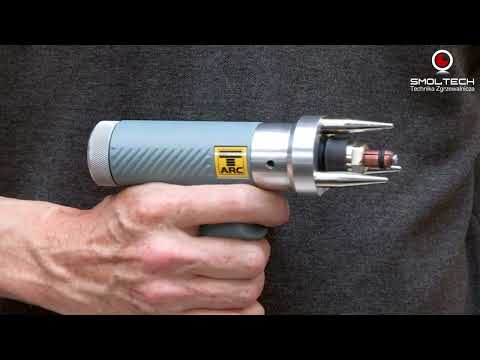

Пістолет з підняттям LG2
Підбір
Коли обирати CDM
Природний вибір для шпильок Ø2–Ø10 мм на тонкому матеріалі, коли важливі швидкість циклу та вигляд зворотного боку.
Автоматизація
Комплекси ЧПК на базі CDM
Вібраційні подавачі, головки SIK2 / SIK100 і конденсаторні джерела — серійне приварювання без ручного такту.
Дивитись комплекси ЧПК Більший діаметрПотрібні шпильки понад Ø10?
Для діаметрів до Ø16 мм і товстішого матеріалу — інверторна дуга i12 / i16 (Drawn Arc і Short Cycle).
